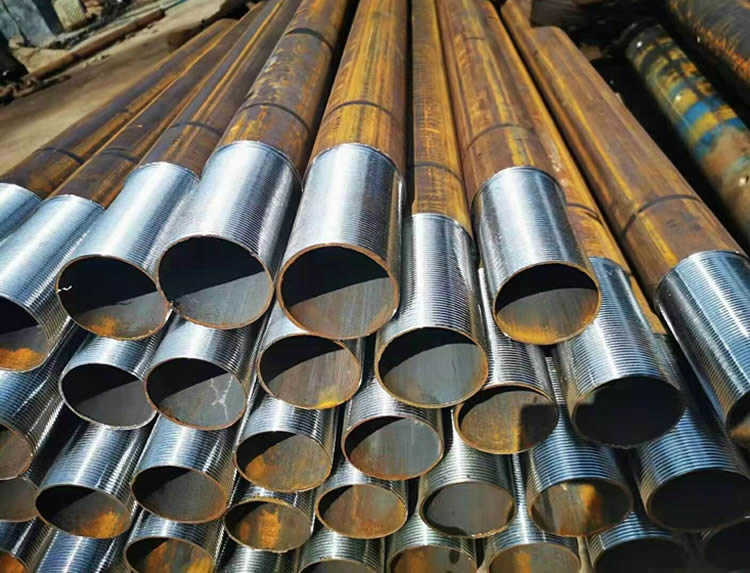

管棚无孔钢花管

文章来源:未知   发布时间:2021-11-29 16:46

一、管棚无孔钢花管。
管棚无孔钢花管主要用于软弱破碎围岩、地面沉降、围岩变形、地面沉陷要求较高的软弱破碎围岩隧道工程中,如软弱、沙砾地层和软岩、岩堆、破碎带地段。
管棚无孔钢花管一般分为长管棚钢花管,短管棚钢花管。
短管棚钢花管:长度小于10m的小钢管,一次超前量小,基本上与开挖作业交替进行,占用周期长,但钻装或顶入安装容易。
长管棚钢花管:长度10-45m,直径较粗,一次超前量大,单次钻入或打进长钢管作业时间较长,但钢管安装次数减少,与开挖作业之间的干扰减小。
管棚无孔钢花管一般选用直径为80-180mm、壁厚4-8mm的无缝钢管。管节长度根据工程的具体情况而定,通常每节长小于10m,长管棚采用无孔钢花管,每节长度为10m以上。
二、管棚无孔钢花管施工。
管棚施工,也叫伞拱,是浅埋暗挖地下结构工程中的一种超前支护结构。它的本质是先钻入并安放惯性力矩较大的厚壁钢管,起到暂时的超前支护作用,防止土层塌陷和地面塌陷,确保掘进及后续支护过程的安全运行。
三.管棚无孔钢花管施工的作用。
管棚式无孔钢花管在软弱围岩隧道施工中到底发挥了什么作用?其中包括设计与建造概念。在日本实行的管棚无孔钢花管法,由于管棚无孔钢花管的直径大、刚度大,同时采用密排布置,当两端支撑梁的刚度达到足够的值后,挖方造成的变形量很小,管棚无孔钢花管在实际工程中起着简支梁的弹性支撑作用,两头支撑梁即为简支梁的弹性支撑。覆岩变形主要有两个方面:
1.无孔钢花管的挠曲变形量;
2.端头支撑梁的变形。因为它的变形控制主要是通过增加管棚无孔钢花管和端头支撑梁的刚度来实现。这一方法在日本和韩国均适用于隧道通过既有铁路或公路,从而控制隧道开挖对既有线路造成的不利影响。
四、管棚无孔钢花管施工要点。
1.管棚无孔钢花管支护长度及钢管外径应符合设计要求。纵梁的长度应不小于3m。沿隧道挖出的钢架上,纵向钻设有无孔钢花管的洞口,它的插入角越小,越不会影响到隧道开挖的轮廓线。孔径不能小于10mm,孔径比管棚无孔钢花管的直径大20-30mm,钻进顺序是从高到低。
2.管棚型无孔钢花管钢管的外径宜为70-180mm,单根长宜4-6m。无孔钢花管与长管棚的接接处应采用厚壁管箍,上满丝扣,丝扣长度不得小于150mm。隧道的横切面应该是错开的。铁花管按照设计要求进行钻孔。
3.管棚无孔钢花管定位:将预埋在套拱内的孔口管定向,定位,严格控制其上抬角度。
4.钻孔施工采用管棚无孔钢花管钻机,利用套管跟踪法钻入,长管安装一次完成。为了确保无孔钢花管的施工质量,在拱脚部位选择2个孔作为测试孔,找出地层特征,进行注浆、砂浆充填试验。
5.在安装钢管时,先打有孔的钢花管,然后进行灌浆,然后打无孔钢管。每次打完一个洞,再顶进一个钢管。
6.为了保证灌浆质量,在钢花管安装后,用麻丝和锚固剂将钢管与孔壁之间的空隙封住,钢管本身就是利用安装有孔的封头压紧密封圈,压浆管口上安装三通接头。7.使用双液注浆泵按先下后上、先单液浆.再双液浆,先稀后浓。注浆通过压力控制,初始压力0.5-1.0Mpa,较终达到2.0MPa。到达终点标准后,停止灌浆。
8.灌浆后,扫排管内胶凝浆液与水泥浆紧密地填充,提高了管棚无孔钢花管的刚度和强度;对不受压浆孔,直接进行灌装。
