超前小导管的制作，安装和土体技术
文章来源：未知 发布时间：2021-12-21 16:04

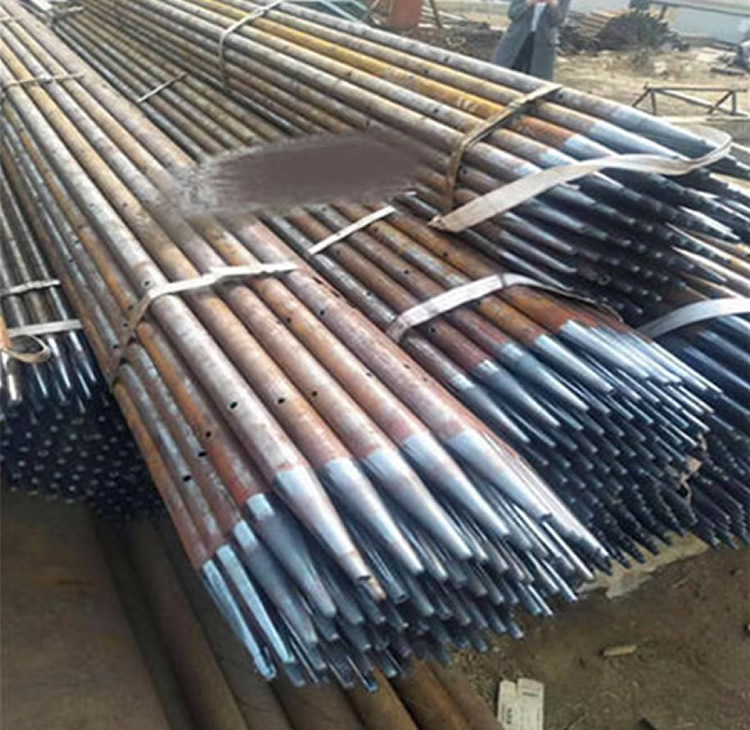

制作
1一种用直径38~50mm的无缝钢管制造。
2将小导管的前部制作成大约10cm长的圆锥，在尾部焊接一个直径6~8毫米的钢筋箍。在距离后端100cm处不开孔，其余部位按20~30cm梅花形放置直径6mm的溢浆孔。
折叠安装
可用穿孔或直接顶进方式。
孔径大于小导管直径的10-20mm的电钻在电钻上，孔深度取决于导管长度。
2插管如插入有困难，可用带顶进功能的风钻顶入套管。
3将吹风管吹出孔内杂物。
4小导管尾包棉，使小导管与钻孔紧密贴合，并用棉纱把空孔堵住。
5小导管安装后，必须使其周围一定的喷射砼封闭。射流厚度控制在5-8厘米。
可折土工艺
1小导管注浆法是浅埋暗挖隧道支护的一种方法。对于软弱、破碎地层中凿空的情况，特别容易发生塌孔，而且超前锚杆施压困难或截面较大的情况下，应采用超前小导管支护。先进的小导管支护必须与钢拱架配合使用。如情况许可，还可以在地基上超前注浆加固，在有导孔的情况下，也可以在导孔周围进行径向注浆加固。
2.一般测量小导管注浆支护支护尺寸：钢管直径40-50mm，钢管长3-5m，在钻杆上钻孔注浆孔距为100-150mm，沿着拱形的环形布置，钢管呈拱状排列，其外径为5°115°，小管道为受力杆，沿拱形的环向排列，所以两行小导管的纵向应具有一定的搭接长度，一般情况下，钢管沿着管道的纵向搭接长度不小于1m。
管道安装前，工作面应严密、牢固、清理干净，并测放钻孔位置后方可施工。
3.在小导管加固时，为了保证工作面的稳定及掘进的安全，应确保小导管安装位置正确，有效长度充足，严格控制好小导管的钻角。在管道中钻入注浆孔，用于对土进行注浆加固，同时也有利于提高小导管本身的刚度及强度。
4小导管注浆宜用水泥浆或水泥砂浆。注浆一定要填满例借和周边空间，注浆量和灌浆压力由试验确定。
隧道开挖时，小管道受地层压力影响，为了保证注浆质量，必须在小管道尾部设置封闭孔。
灌浆施工应根据土质情况选择注浆方法：在砂层地层宜采用渗透注浆方法；在砂层中宜采用挤压渗透注浆方法；在粘土层中宜采用劈裂或电动硅化注浆法；在泥质软土层中宜采用高压喷射注浆法。
灌浆材料应具有良好的可注性，灌浆后应具有一定的强度、抗渗性、稳定性、耐久性和收缩性，浆液必须无毒，灌浆工艺应简单、方便，应根据工程条件，通过试验确定注浆材料的选择与配比。
在灌浆施工期间，要对地下水是否被污染进行监测，防止浆液溢出或超出灌浆范围。
